CQB不锈钢磁力泵

CQB型磁力传动离心泵是一种由泵、磁力传动器、电机、底座为一体组成的新型泵种。关键部件磁力传动器是由内磁转子、外磁转子和非导磁隔离套组成。根据磁学原理，当电机带动外磁转子旋转时，永久磁场能穿透气隙和非导磁性材质的隔离套，带动内磁转子与泵叶轮的相关组件同步运转，实现了动力无接触性传递，将动密封转化为静密封，从而彻底解决了泵的“跑、冒、滴、漏”等问题。

如果您想要更深入地了解我们的产品、价格及售后服务，请按照下面方式联系我们。

13814468880

jsxhjxpump@163.com

优势特点

磁力泵以静轴封取代动轴封，使泵的过流部件处于密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。
磁力泵选用耐腐蚀、高强度的不锈钢、填充 F4、碳化硅等作为制造材料。因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
磁力泵结构紧凑、外形美观，体积小、噪音低、运行可靠、使用维修方便。

应用范围

广泛应用于化工、制药、食品、化纤、军工、环保、电镀、冶炼等行业，输送易燃、易爆、有毒、易挥发、稀有贵重、腐蚀性介质以及清洁或含有少量非磁性颗粒的介质。

详细信息

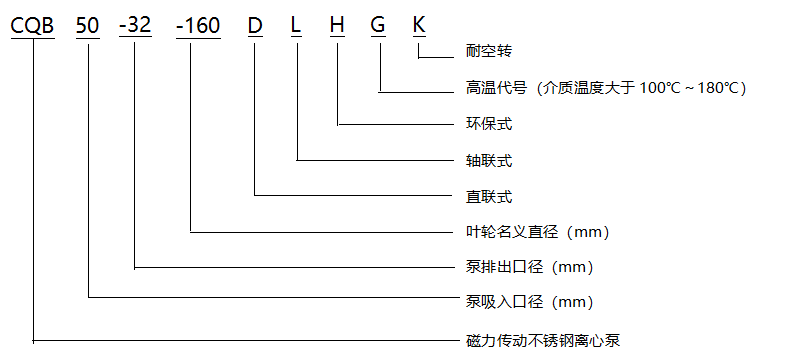

型号说明

性能参数

型号 Model	流量 Flow m3/h	扬程 Head m	汽蚀余量 (NPSH)r m	转速 Speed r/min	轴功率 Shaft power(kW)	效率 Effectiveness%	配带功率Motor(kW)
							介质密度Density( g/cm3)
							≤1	≤1.35	≤1.84
CQB25-15-125	1.6	20	2.7	2900	0.34	26	0.55	0.75	1.1
CQB25-15-160	1.6	32	2.7	2900	0.87	16	1.1	1.5	2.2
CQB32-20-125	3.2	20	3.0	2900	0.6	29	1.1	1.1	1.5
CQB32-20-160	3.2	32	3.0	2900	1.07	26	1.5	2.2	3.0
CQB40-25-125	6.3	20	3.2	2900	0.95	36	1.5	2.2	2.2
CQB40-25-160	6.3	32	3.2	2900	1.57	35	2.2	3	4
CQB40-25-200	6.3	50	3.2	2900	2.96	29	4	5.5	7.5
CQB50-32-125	12.5	20	3.5	2900	1.51	45	2.2	3	4
CQB50-32-160	12.5	32	3.5	2900	2.6	42	3	4	5.5
CQB50-32-200	12.5	50	3.5	2900	5	34	5.5	7.5	11
CQB65-50-125	25	20	4.0	2900	2.52	54	3	4	5.5
CQB65-50-160	25	32	4.0	2900	4.95	44	5.5	7.5	11
CQB80-65-125	50	20	4.0	2900	4.7	58	5.5	7.5	11

表2：Table 2

型号 Model	流量 Flow m3/h	扬程 Head m	汽蚀余量 (NPSH)r m	转速 Speed r/min	轴功率 Shaft power(kW)	效率 Effectiveness%	配带功率Motor(kW)
							介质密度Density( g/cm3)
							≤1	≤1.35	≤1.84
CQB40-25-250	6.3	80	3.2	2900	7.23	19	11	11	15
CQB50-32-250	12.5	80	3.5	2900	9.73	28	11	15	22
CQB65-40-200	25	50	4.0	2900	8.11	42	11	15	18.5
CQB65-40-250	25	80	4.0	2900	13.62	40	15	22	30
CQB80-65-160	50	32	4.0	2900	8.05	54	11	15	18.5
CQB80-50-200	50	50	4.0	2900	13.10	52	15	22	30
CQB80-50-250	50	80	4.0	2900	22.24	49	30	37	45
CQB100-80-125	100	20	4.0	2900	9.24	59	11	15	18.5
CQB100-80-160	100	32	4.0	2900	15.30	57	18.5	22	30
CQB100-65-200	100	50	4.0	2900	24.33	56	30	37	55
CQB125-80-160	160	32	4.5	2900	23.19	60	30	37	45
