IMC衬氟磁力泵

IMC型衬氟塑料磁力传动泵，是替代进口的耐强腐蚀、绝无泄漏的一种磁力传动化工用泵。其结构型式有：直联式（IMC）、直联小底板式（IMC-D）、轴联式（IMC-L）。

如果您想要更深入地了解我们的产品、价格及售后服务，请按照下面方式联系我们。

13814468880

jsxhjxpump@163.com

优势特点

1.泵壳体用球墨铸铁为基体作内衬外壳，经特定加工工艺方法，使泵体内里与衬氟塑料面经高温烧结模压后，牢固锚定在泵壳上，紧密结合为一体。在静态的真空中，或被输送介质温度高低发生变化状态下，泵体衬里层不会产生脱壳、分离或鼓起现象。既保持了金属泵泵壳体的机械强度，内衬氟塑料又具有优越的耐强腐蚀、强氧化、耐压、耐真空、耐温的优良性能。
2.内磁转子采用了合金钢泵轴与内磁基体经锻造为一体的外包氟塑料的技术。使泵在运行中，工作条件发生突变时保证了机械强度，不会损坏内磁转子、轴套、轴承等部件。避免了用陶瓷材料作传动轴易损坏的缺陷。
3.承磨点设计，由传统的泵内多摩擦点，减少到只有一点摩擦接触，大大提高了泵的效率，延长了使用寿命，提高了输送物料的使用温度范围。
4.双层隔离套，能承受1.6MPa内压，不变形。
5.法兰联接，适用于ISO标准。

应用范围

石油化工、制酸制碱、有色金属冶炼、汽车制造、稀土分离、农药、染料、医药、造纸、电镀、无线电、精细化工、电子铝箔、氯碱、多晶硅、新能源、化肥、食品、影视洗印、水处理、军工、环保、硬质合金

详细信息

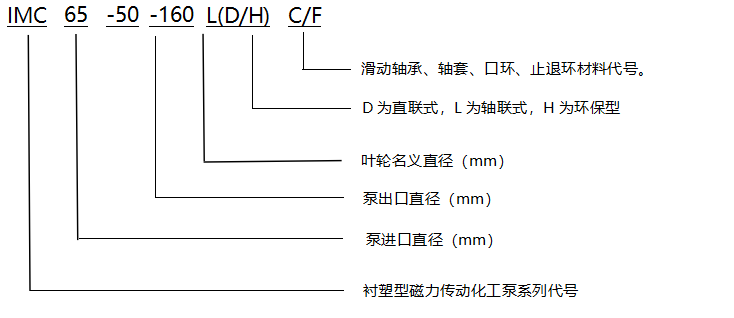

型号说明

技术参数

规格 Model	流量 Flow m³/h	扬程 Head m	轴功率 Shaft power kW	配用电机Motor（kW）			吸入口径 Inlet diameter mm	吐出口径 Outlet diameter mm	汽蚀余量 (NPSH)r m	泵效率Efficiency η%
				介质密度Medium density (g/cm³)
				1.0	1.35	1.84
25-20-125	1.5	20	0.39	0.55	0.75	1.1	25	20	2.7	21
25-20-160	1.5	32	0.82	1.1	1.5	2.2	25	20	2.7	16
32-25-125	3.2	20	0.64	1.1	1.1	1.5	32	25	3.0	27
32-25-160	3.2	32	1.16	1.5	2.2	3.0	32	25	3.0	24
40-25-125	6.3	20	0.98	1.1	1.5	2.2	40	25	3.2	35
40-25-160		32	1.61	2.2	3.0	4.0				34
40-25-200		50	2.95	4.0	5.5	7.5				29
40-25-250		80	6.85	7.5	11	15				20
50-32-125	12.5	20	1.54	2.2	3.0	4.0	50	32	3.5	44
50-32-160		32	2.59	3.0	4.0	5.5				42
50-32-200		50	5.00	7.5	11	15				34
50-32-250		80	9.70	11	15	22				28
65-50-125	25	20	2.66	3.0	4.0	5.5	65	50	4.0	51
65-50-160		32	4.73	5.5	7.5	11	65	50		46
65-40-200		50	8.10	11	15	18.5	65	40		42
65-40-250		80	14.30	18.5	22	30				38
65-40-315		125	28.31	37	45	55				30
80-65-125	50	20	4.94	5.5	7.5	11	80	65	4.0	55
80-65-160		32	8.36	11	15	18.5	80	65		52
80-50-200		50	13.59	15	22	30	80	50		50
80-50-250		80	23.13	30	37	45				47
80-50-315		125	48.52	55	75	110				35
100-80-125	100	20	9.21	11	15	18.5	100	80	4.0	59
100-80-160		32	15.26	18.5	22	30	100	80		57
100-65-200		50	24.26	30	37	45	100	65		56
100-65-250		80	41.81	55	75	90				52
100-65-315		125	75.48	90	110	160				45
125-80-160	160	32	23.58	30	37	45	125	80	4.5	59
125-100-200	200	50	46.85	55	75	90	125	100		58
125-100-250		80	77.64	90	110	160				56
125-100-315		125	130.64	160	200	280				52
150-125-250	200	20	18.12	22	30	37	150	125	4.0	60
150-125-315	200	32	29.99	37	45	75	150	125	4.0	58
200-150-250	400	20	32.94	37	55	75	200	150	4.5	66
200-150-315		32	56.10	75	90	110				62
200-150-400		50	90.58	110	132	185				60

注：1、表中参数以清水（20℃）为介质试验数值；

2、电机功率应根据实际介质密度选配；

3、客户所需要的流量扬程，若不在性能参数范围内，可根据工况实际需要，通过改进切削叶轮外径来实现。
