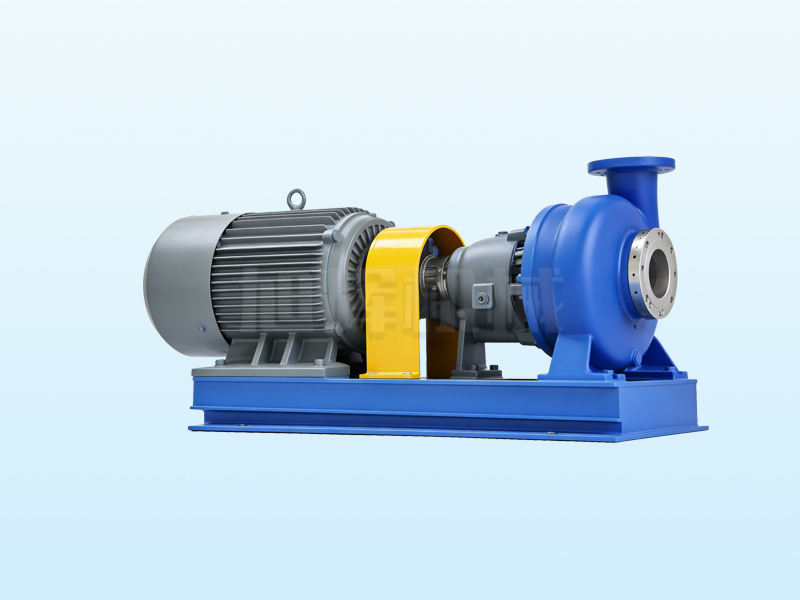

XLB无堵塞旋流泵

XLB 型无堵塞旋流泵为我司自主研发新品。泵叶轮设于压水室后侧泵腔，叶轮旋转时在前端无叶腔形成贯通流与循环流，液体切向流出，有效降低泵壳磨损；循环流中部低压区可带动固体颗粒旋流排出，多数固态物料无需经过叶轮，配合叶轮与泵壳同排出口径的间隙设计，具备优异的防堵塞、抗汽蚀性能（NPSHr-0.3m）。该泵效率高、振动低、运行平稳，可输送含固量≤80% 的矿浆、污泥、缠绕物及高浓度含气浆液，适配介质颗粒≤排出口径 2/3，介质温度 - 35℃～150℃，最高使用压力 1.6MPa。

如果您想要更深入地了解我们的产品、价格及售后服务，请按照下面方式联系我们。

13814468880

jsxhjxpump@163.com

优势特点

1、优化设计
壳体为脚支承结构，轴承采用油浴润滑，叶轮用双螺母固定，承载强度高、零部件少、可靠性子高。
轴承转子系统承载能力强，运行平稳、振动小、运转噪音低。
2、泵腔结构设计
按强制旋流理论设计优化线性结构，与流体场匹配性好、效率高。
转角半径大、通过能力强，可按输送介质类别做不同型腔组合，适应性强。
3、耐高温气液混输结构
采用涡轮式叶轮（开式结构），小包角大出口角设计，与泵腔匹配度高，气液混输、抗汽蚀性能好，NPSHR=0.3m。
叶轮螺母为重型螺纹连接 + 弹性防松装置，反转不会松脱。
4、运行特点
对介质中固体物几乎无破坏。
降低固体物磨损，延长维修周期。
固体通过能力强，无堵塞、无缠绕。
经光洁化处理，对介质无污染。
工作范围宽，曲线性能 “平坦”，流量变化时压力均衡。
5、轴封结构
自主研发固体颗粒专用组合式机械密封，配备主动循环冷却润滑系统，无需外接机封冷却水，实现零污染、零排放，节能环保且运行成本低。
6、联轴器结构
采用加长型膜片联轴器。
轴系对中性好，振动小、寿命长。
拆下中间段，无需移动电机即可进行更换易损件等维修工作。

应用范围

该系列泵适用输送含有各种易损的纤维状、粗大不均匀、片状、团状及各种不均匀流体化工产品、食品和半成品，部分轻质料浆、城市废弃物和工业废水。它能有效的处理下列令人棘手的介质。

详细信息

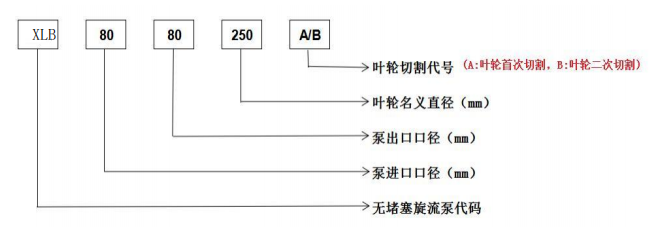

【型号说明】

【主要用途】

◆冶金选矿：酸洗工艺选矿 ◆汽车工业：涂装油漆，乳化液，研磨切削液和刚玉浆，可乳化油和细铁屑，涂料污泥，溶剂性/ 水溶性底漆，混凝污泥，磷酸盐污泥。 ◆食品:甜菜，甜菜根，叶子和水草；95℃的石灰乳，鱼粉，淀粉，来自沉淀池的石灰( 乳) 渣，硅藻土，未筛选的糖汁。 ◆环保：餐厨垃圾，畜牧业粪便。 ◆建筑工业:加气混凝土泥浆，沙子，沙砾，石料和大理石粉尘等水溶液，酚油溶液。 ◆纺织工业:天然和人造纤维，粗纺染料，纤维废水，羊毛洗涤。 ◆挖掘工业:沙子，沙砾，山体滑坡，湖和港口清洁。 ◆纤维工业:纤维水泥泥浆，石棉，皮革纤维，玻璃纤维，纺织纤维，硝化纤维。 ◆发电站:灰尘，防尘网泥浆 ◆化学工业:晶体悬浮物，纤维泥浆，胶乳，聚苯乙烯水溶液， 50% 的苏打溶解液，热盐水，洗衣粉浆液，锌矿浆，悬浮涂料，碳酸氢盐浆，催化污泥等。 ◆钢铁工业:水垢，灰泥浆，焦炭和煤水混合物，悬浮硼砂。 ◆造船业:污水泵，船舱泌水泵，鱼类废弃物 ◆石油化学工业:污水，催化浆料，含石碳酸的油，钻井污泥，原料焦炭焦油。 ◆造纸工业:未清理的废纸，草纸浆，破布浆，热研磨浆， 80% 含量瓷土，甘蔗渣，尾渣，碎浆机渣。 ◆废水处理:未过滤的污水，未经处理的污泥，处理的污泥，网格渠道泵，屠宰场废水，所有市政和工业废水，颗粒状活性炭。

【参数范围】

流量：5~1800m³/h

扬程：5~125m

工作温度:<150°C

转向：从驱动端方向看，泵为顺时针旋转

工作压力 (P):1.6MPa
