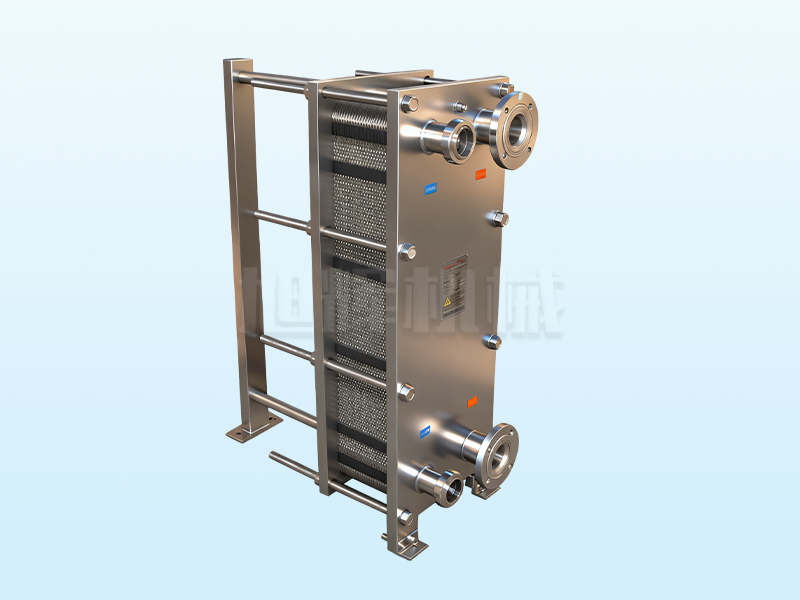

不锈钢板式换热器

不锈钢板式换热器采用超细网格的数值模拟技术结合精细化的实验测量方法，设计出流动和传热性能优越的换热板片。板片在低流速下能够产生高湍流及高换热系数。

板片悬挂定位锁定系统

板片采用燕尾槽形状的悬挂定位系统。该系统有三个功能：

悬挂：将板片悬挂在上导杆上，使其能沿上导杆前后自由滑动；

定位：使板片上下左右定位准确；

锁定：设计的燕尾折边使得板片在夹紧时能自动相互锁住，从而保证所有的板片在任何安装条件下都能准确的对齐，避免了人为因素所造成的偏差。

如果您想要更深入地了解我们的产品、价格及售后服务，请按照下面方式联系我们。

13814468880

jsxhjxpump@163.com

优势特点

丰富板片所带来的的优势
1、热效率更高：在水水换热的工况中，其的面积往往小于其他类型的产品，热效率高的换热器不仅能节省投资，而且具有更高的板间流速，并可以大大降低板片的腐蚀速率和结垢速度。
2、单流程设计：单流程设计是板式换热器的合理形式，因为单边接管给用户的安装和维护工作带来了很大的方便。
3、满足特殊要求：更加容易满足用户的诸如高度或长度的限制，接管尺寸要求，台数等特殊要求。

详细信息

产品型号	接管口径（mm）	组装片数	高度（mm）	宽度（mm）	纵向孔距（mm）	横向孔距（mm）	最大流量（m³/h）
HM3	32	10-100	470	180	357	60	15
HU05	50	10-160	800	335	575	142	45
HM6	50	12-280	920	320	640	140	45
HM6M	50	12-200	920	320	640	140	45
HU10L1	100	12-260	1165	510	720	235	170
HU10L2	100	12-240	1490	510	1045	235	170
HN10M	100	12-320	1950	500	1444	225	170
HM10M	100	12-180	1069	470	719	223	170
HU15L1	150	12-260	1552	620	1019	285	380
HU15L2	150	12-200	1989	620	1448	285	380
HN15L1	150	12-280	1552	620	1019	285	380
HN15L2	150	12-280	1989	620	1448	285	380
HS20	200	12-260	1320	750	697	347	680
HU20	200	12-280	2177	830	1466	412	680
HN20	200	12-410	2210	765	1532	342	680
HS25	250	12-400	1501	900	814	420	1060
HU25L1	250	12-420	2292	890	1476	439	1060
HU25L2	250	12-380	2755	890	1939	439	1060
HN25L1	250	12-420	2484	890	1668	428	1060
HN25L2	250	12-380	2766	890	1950	428	1060
HMX25M	250	12-390	2744	927	1939	439	1060
HMX25B	250	12-450	2744	927	1939	439	1060
HN30L1	300	12-800	2024	1010	1134	490	1600
HN30L2	300	12-800	2570	1010	1620	490	1600
HN30L3	300	12-800	3089	1030	2106	490	1600
HN35L1	350	12-800	2128	1170	1082	565	2100
HN35L2	350	12-800	2472	1170	1426	565	2100
HN35L3	350	12-800	2816	1170	1770	565	2100
HN40L1	400	12-800	2329	1373	1268	738	2800
HN40L2	400	12-800	2829	1373	1768	738	2800
HN40L3	400	12-800	3249	1373	2188	738	2800
HN45L1	450	12-800	2469	1373	1344	684	3500
HN45L2	450	12-800	2929	1373	1804	684	3500
HN45L3	450	12-800	3389	1373	2264	684	3500
