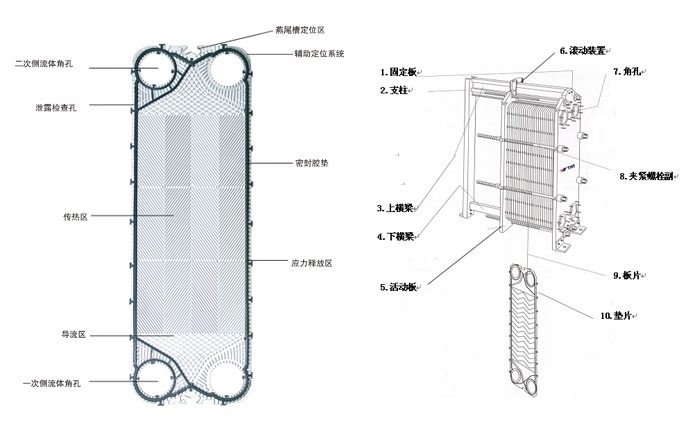

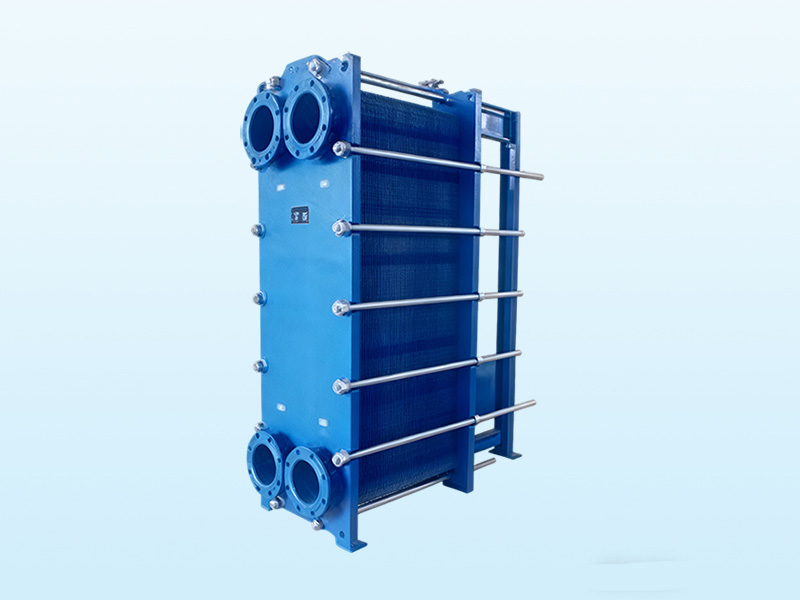

板式换热器是由框架、传热板片组及夹紧螺栓等主要部件组成。

框架包括一个固定压紧板和一个活动压紧板，由上导杆与下导杆支承，在另端有一支柱。两种介质经固定(或活动)压紧板上法兰孔流入由波纹板片组成的各自通道，热交换后介质再由固定(或活动)压紧板上的法兰孔流出。同定压紧板、活动压紧板、支柱及导杆均为低碳钢。考虑到用户的多种使用要求，框架设计有多种型式，主要有双支撑框架式和常用的落地式等。

传热板片是板式换热器的核心部件之一。波纹板片通过压制成型，合理的波纹设计增加了板片有效传热面积，使流体顺波纹通过时形成湍流，强化了传热过程。在波纹板片的密封槽上装有密封垫片，密封垫片设计成双道密封结构，并且有信号孔。密封垫片可根据不同的流体和操作温度选用不同的胶种。

板式换热器的主要规格：

HU、HN、HS、HM 系列

连接尺寸: DN32－DN500

设计最大流量: 4500m3/h

最大热负荷: 60MW

对数平均温差: 0.5~1.0℃

板片厚度： 0.4、0.5、0.6、0.7mm

最大设计压力: 3.5MPa

应用领域：钢铁、发电、有色金属、油脂、化工、船舶、暖通、制冷、制药、乳液、啤酒、饮料、集中供热等

胶垫材料: NBR、HNBR、EPDM、HEPDM、VITON

板片材料: 不锈钢304、316、316L、钛、哈氏合金、镍和钼、SMO254

可拆垫片式换热器主要特点：

-改进后的导流区能够使流体在板片上均匀分配流量

-标准屋顶垫片，垫防漏设计，大大延长垫片寿命

-板片的大小角度设计组合最大限度的利用压力降

-免粘卡扣式密封垫片

-消除了污垢堆积区

-更多附件供选择

-波纹与流道的设计能够产生强烈湍流及换热系数

-板片四角自锁装置能够保证不错位

板片材质和用途介绍：

密封垫片材质和使用工况介绍：

板式换热器的技术优势和设计理念：
*传热系数高：传热板片上的特殊波纹设计，可使流体在低的流速下产生强烈的湍流，湍流的自净效应又可防止污垢的产生，使得板式换热器的传热系数为管壳式换热器的3-5倍。
*经济性：相同换热量的前提下，与管壳式比较：投资少、运行费用低、维修费用低。
*可调整性：只需增加和减少板片即可满足工艺过程改变的需求。
*结构紧凑：在相同换热量的前提下，占用空间仅为管壳式的1/2一1/3。
*易于洁洗维修。
*板片密封垫片可采用免粘贴搭扣形式，减少运行维护成本，便于维修。
